防雷工程安裝工序
發布時間：2017-03-07 來源：凱威電氣 瀏覽量：次
防雷工程知識連載：
6防雷工程安裝工序
6.1 接地裝置安裝工序
自然接地體鋼筋敷設完成，應按設計要求做接地施工，應經檢查確認并做隱蔽工程驗收記錄后再支�；驖矒v混凝土。
人工接地體應按設計要求位置開挖溝槽，打入人工垂直接地體或敷設金屬接地模塊（管）和使用人工水平接地體進行電氣連接，應經檢查確認并做隱蔽工程驗收記錄。
接地裝置隱蔽應經檢查驗收合格后再覆土回填。
6.2接閃器安裝工序
暗敷在建筑物混凝土中的接閃導線，在主筋綁扎或認定主筋進行焊接并做好標志后，應按設計要求施工，并應經檢查確認隱蔽工程驗收記錄后再支�；驖矒v混凝土。
明敷在建筑物上的凱威接閃器應在接地裝置和引下線施工完成后再安裝，并應與引下線電氣連接。
獨立接閃桿基礎施工時，應先將預埋螺栓通過定位鋼板進行定位，數據測量確認后，放入基礎中進行澆筑，應采用C30以上混凝土，基礎周邊回填土應夯實，地基承載力不小于150KN/m2。基礎完全凝固后方可進行獨立接閃桿安裝，同時將接地線連接在獨立接閃桿上。
6.3引下線安裝工序
直接從基礎接地體或人工接地體引出的凱威專用引下線，應先按設計要求安裝固定支架，并應經檢查確認后再敷設引下線。
6.4電涌保護器SPD安裝工序
低壓配電系統中的SPD安裝，應在對配電系統接地型式、SPD安裝位置、SPD的后備過電流保護安裝位置及SPD兩端連線位置檢查確認后，首先安裝SPD，在確認安裝牢固后，應將SPD的接地線與等電位連接帶連接后再與帶電導線進行連接。
電信和信號網絡中的SPD安裝，應在SPD安裝位置和SPD兩端連接件及接地線位置檢查確認后，首先安裝SPD，在確認安裝牢固后，應將SPD的接地線與等電位連接帶連接后再接入網絡。

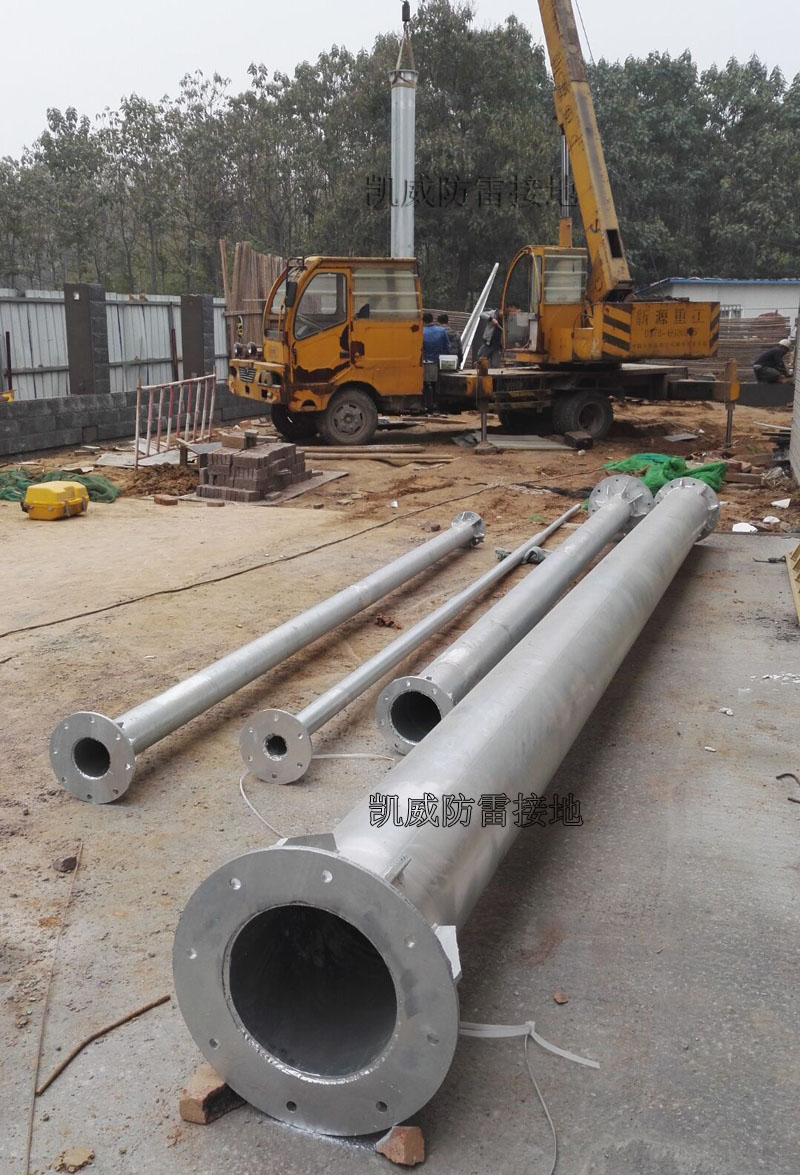

上圖：接閃針?biāo)陌惭b

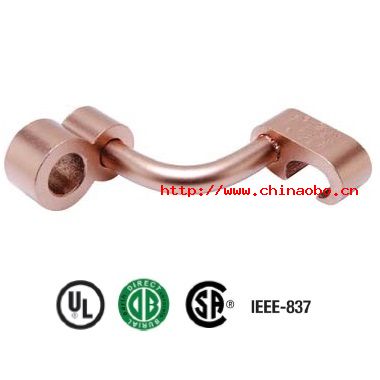

上圖2：接地導體固定夾
