30米高避雷針圖

避雷塔常見有以下幾種規格：GFL角鋼避雷針?biāo)�、GJT圓鋼避雷針?biāo)�、GH鋼管桿避雷針?biāo)�等多種形式的金屬塔，上圖所示的就是GJT系列的三角圓鋼避雷針?biāo)��?br /> 　　避雷針?biāo)�的保護范圍還要按照滾球法來計算保護半徑和保護范圍。
GJT系列避雷針30米技術規格：

產品系列：KWJ-C（GJT30)，高度30米

風壓：0.4/0.7KN/M2 ，重量1000KG

分段：4.5米/段-6米/段
材料：Q235（直徑28mm/25/22/20mm)

防腐工藝：熱鍍鋅
使用壽命：30年

接地電阻要求：<10歐姆
底部跨度：1140mm

頂部針尖：PTU-3.1(不銹鋼優化型）
配套產品：PTD-3接地模塊（8塊/組）
本系列其他高度：20米、25米、35米、40米。
用途：煤礦變電站、瓦斯抽放站、炸藥庫、煤場、油罐區、抽風機房、主副井口等.
        避雷塔主要用于各種建筑的防雷工程,特別是煉油廠,加油站,化工廠,煤礦,炸藥庫,易燃易爆車間,更應該及時的安裝避雷塔,因氣候變化,雷電災害不斷加重,現在很多建筑都安裝避雷塔,特別是樓頂不銹鋼飾鐵塔，造形樣式多樣，外形美觀，設計新穎獨特，廣泛應用于各類大樓樓頂、廣場及小區的綠地等的建筑，使之與建筑物交相輝映，成為城市中標志性的裝飾建筑。避雷塔原理與避雷針一樣。減少雷電災害。

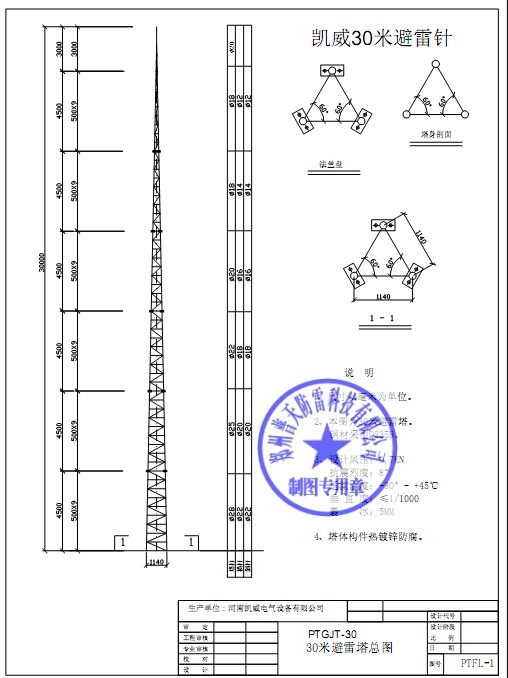

避雷針30米構造圖

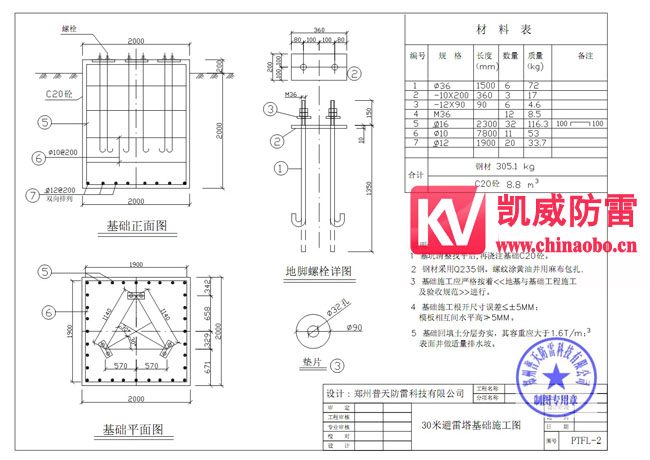

30米避雷針基礎制作圖
避雷塔使用條件：
　　1、基本風壓：w0=0.4及0.7KN/m2兩種
　　2、抗震設防烈度：8度及小天8度地區
　　3、地基承載力：100及200 KN/m2
　　4、覆冰厚度： ≤10mm 5、垂直度：≤1/1000
避雷塔設計依據：
　　1、建筑物防雷設計規范（GB50057-2010）
　　2、高聳結構設計規范（GBJ135-90）
　　3、鋼結構設計規范（GB50017-2003）
　　4、塔桅鋼結構施工及驗收規程（CECS 80：2006）
避雷塔制作、安裝
　　1.所有金屬部件必須鍍鋅，操作時注意保護鍍鋅層。
　　2.采用鍍鋅鋼管管制作針尖，管壁厚度不得小于3mm,針尖刷錫長度不得小于70mm 3.避雷塔應垂直安裝牢固。垂直度允許偏差為3/1000。
　　4.焊接要求焊接應采用搭接焊，其搭接長度必須符合下列規定：
　　5.扁鋼為其寬度的2倍(且至少3個棱邊焊接)。
　　6.圓鋼為其直徑的6倍。
　　7.圓鋼與扁鋼連接時，其長度為圓鋼直徑的6倍。
　　8.避雷塔一般采用圓鋼或鋼管制成，其直徑不應小于下列數值：
　　a獨立避雷塔一般采用直徑為19mm鍍鋅圓鋼。
　　b屋面上的避雷塔采用直徑25mm鍍鋅鋼管。
　　c水塔頂部避雷塔采用直徑25mm或40mm的鍍鋅鋼管
　　d煙囪頂上避雷塔采用直徑25mm鍍鋅圓鋼或直徑為40mm鍍鋅鋼管e避雷環用直徑12mm鍍鋅圓鋼或截面為100mm2鍍鋅扁鋼，其厚度應為4mm．
　　9 避雷塔宜采用圓鋼或焊接鋼管制成，其直徑不應小于下列數值：針長1m以下：圓鋼為12mm、鋼管為20 mm 、針長1-2m：圓鋼為16mm、鋼管為25mm、煙囪頂上的針：圓鋼為20 mm、鋼管為40 mm。
