25米鋼結構避雷針接閃桿塔GFL2-7 JB-2

25米鋼結構避雷針（接閃桿塔），型號GFL2-7，對應基礎是JB-2

咨詢熱線：0371-6376 0001

立即咨詢其他咨詢

詳細信息

25米鋼結構避雷針，新規范中的名稱是鋼結構接閃桿塔
避雷針?biāo)Ｒ娪幸韵聨追N規格：GFL角鋼避雷針?biāo)�、GJT圓鋼避雷針?biāo)H鋼管桿避雷針?biāo)榷喾N形式的金屬塔。
避雷針?biāo)谋Ｗo(hù)范圍還要按照滾球法來計算保護半徑和保護范圍。

25米避雷針技術說明

1、名稱：鋼結構接閃桿塔（避雷針或避雷塔）

2、型號GFL1-5或GFL1-7，高度25米。
（GFL1-6和GFL1-8除增加照明臺之外，其他參數一致）

3、材料采用Q235鋼，螺栓采用4.8級。

4、地基承載特征值為100KN/m²（150KN/m²）。

5、基本風壓為0.4KN/m²；允許裹冰：≤10mm。

6、抗震設防烈度：≤8度。

7、整體傾斜度不大于H/1000。

8、塔體構件熱鍍鋅防腐。

9、凱威避雷針理論重量1513KG（含照明臺后1587KG）。

10、接地電阻不大于10歐姆。

凱威25米避雷針材料規格表
型號：GFL1-5,GFL1-7,GFL1-6,GFL1-8(有照明臺）
序號	名稱	規格尺寸	備注
1	A段主材/斜材	L504,L404	熱鍍鋅，鍍鋅層厚度70/86um；采用螺栓連接。
2	B段主材/斜材	L505,L404
3	C段主材/斜材	L505,L404
4	D段主材/斜材	L636,L404
5	E段主材/斜材	L636,L404
6	A01避雷針	KW-A01（2米）
7	熱鍍鋅連接螺栓	M16*50
8	熱鍍鋅連接螺栓	M20*60

25米避雷針細節展示

下圖所示的就是25米的風壓0.7KN/M2的GFL系列的角鋼避雷針?biāo)▽?duì)應的基礎編號是JB-2）：

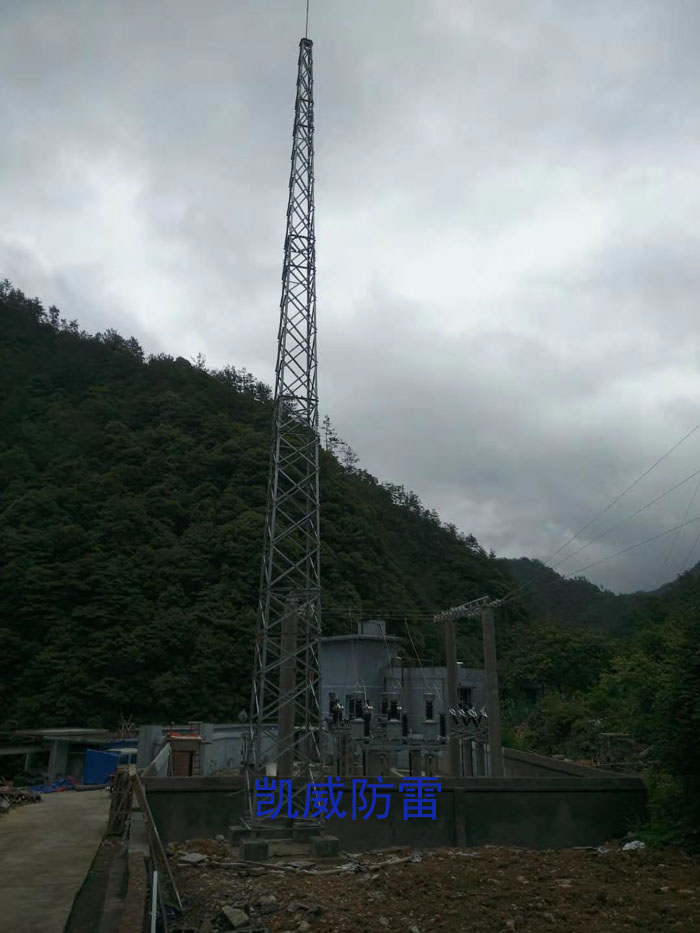

避雷針在變電站安裝
25米和15米避雷針安裝于瓦斯發電站
25米GFL1-5避雷針（避雷塔）設計圖紙

25米避雷針技術資料GFL1-5.pdf

7d3333ea0e665e8a5624f13e0d35aa47.pdf (697.02 KB)
