V20-C/3+NPE OBO電源防雷器

V20-C壓敏型防雷器功能，作為限壓型的產品，V20-C內部配備了高能量的氧化鋅壓敏電阻，該壓敏電阻具有較佳的非線性特性。該組件具有響應時間極短、殘壓低、容通電流大，壽

咨詢熱線：0371-6376 0001

立即咨詢其他咨詢

詳細信息

V20-C壓敏型防雷器功能

作為限壓型的產品，V20-C內部配備了高能量的氧化鋅壓敏電阻，該壓敏電阻具有較佳的非線性特性。該組件具有響應時間極短、殘壓低、容通電流大，壽命長和無續流的優點。
如果壓敏電阻因過載而老化時，內置的斷路器將中斷與電源的連接，故障顯示窗口的顏色會由綠色轉變?yōu)榧t色。遠距離遙信裝置（OBO V20-C/FS），附帶遙信的電壓監視裝置。在不停電的狀態下，避雷器可安全地進行熱插拔。

V20-C壓敏型防雷器應用

OBO V20-C的設計目的：依據VDE-0675標準對1000V以下的低壓負荷設備依據標準實行保護。它保護電氣設備不受因雷電和開關操作所引起的瞬態過壓損壞。根據電源輸入的類型，可有多種型號可供選擇。

V20-C壓敏型防雷器特殊配置

　在采用OBO之特制的光控系統LCS后，每個OBO V20-C的遠程監控便變得輕而易舉。除此之外，V20-C還設計有聲光報警裝置（OBO V20-C/AS）、遠距離遙信裝置（OBO V20-C/FS），附帶遙信的電壓監視裝置。在不停電的狀態下，避雷器可安全地進行熱插拔。

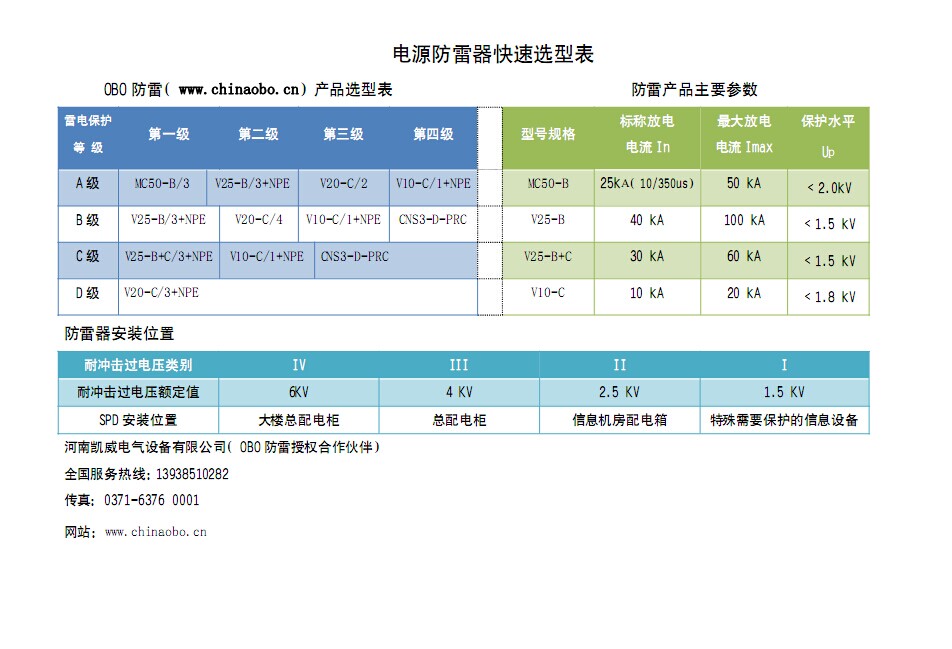

OBO防雷器選型表

V20-C壓敏型防雷器技術參數

型號	OBO V20-C/0				V20-C/0-VA
標稱工作電壓 Un	75V~		230V~	385V~*	230V~*
最大可承受工作電壓 U~max U-max	75V~ 100V-		275V~ 350V-	385V~ 505V-	280V~ -
按VDE0675，Part6標準的分類級別	C類
正常放電電流上限 In(8/20)	15KA
最大測試的放電電流上限 Imax(8/20)	40KA				30KA
測試殘壓上限Ures Is=1KA	240V		0.8 KV	1.2 KV	<1.4KV
Is=5KA	300V		1.0 KV	1.4 KV
Is=10KA	350V		1.2 KV	1.7 KV
Is=15KA	400V		1.3 KV	1.8 KV
Is=40KA	550V		1.9 KV	2.3 KV
組合模塊的最大放電電流（8/20）單模塊	40 KA		40 KA	40 KA	30 KA
雙模塊	75 KA		75 KA	75 KA	30 KA
三模塊	100 KA		100 KA	100 KA	30 KA
四模塊	100 KA		100 KA	100 KA	30 KA
持續放電電流 IsL(2000us)	200A
反應時間 tA	<25ns				<100ns
在短路電流為25KA下的可承受保險絲規格	100AgL
連接線的線徑選取范圍	2.5-35mm2（單股或多股銅線）
固定	35mm寬的導軌上，符合DIN EN5002標準
顏色	灰色				綠色
材料	聚酰亞胺
工作溫度范圍	-40°C至+80°C
按DIN43880標準的尺寸單模塊雙模塊三模塊四模塊	寬17.8mm 深55mm 寬35.5mm 深55mm 寬53.4mm 深55mm 寬71.2mm 深55mm
帶有*標志的型號較適合用于TT或IT制式電網中，
使用溫度范圍		-40℃-----+80℃

V20-C/3+NPE/AS技術說明應用

OBO V20-C/3+NPE/AS為根據IEC61312、IEC61643、VDE0675標準設計，用于C類避雷保護的場合，該過電壓保護器尤其適用于TT和IT電網場合。OBO V20-C/3+NPE/AS新型的設計，既做到符合DIN VDE0100 Part534/A1的標準要求，又使得該型號在TT和IT電網上的安裝變得簡單易行。OBO V20-C/3+NPE保護用戶設備免遭由于雷電和開關操作所引起的瞬態浪涌的危害。

V20-C/3+NPE模塊結構圖和尺寸圖。

結構與功能說明

OBO V20-C/3+NPE/AS型防雷器在相線與零線之間的限壓采用三個氧化鋅壓敏電阻模塊，使過電壓箝位至非常低的幅值，與此同時，壓敏電阻在極短的響應時間內（<25ns）釋放出較大的放電電流。在零線和地線的保護上，該型號采用一個高能量的間隙放電模塊用來限制零線與地線之間的過電壓，當由于在電網長期使用或經過多次瞬態過電壓引起防雷器老化情況發生時，V20-C模塊內部內置的動態及熱感斷路器會隨即發生動作，使防雷器安全地從主電路脫離開來，與此同時，顯示視窗適時地從綠色轉變?yōu)榧t色。

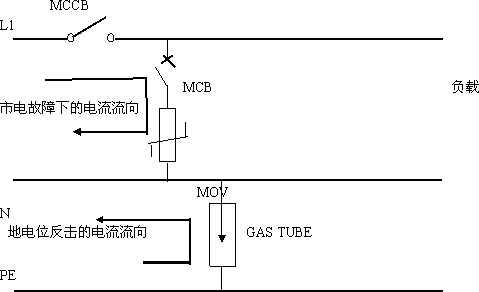

由于V20-C/3+NPE/AS防雷器采取了新型結構，使得防雷器在由于市電波動過大或市電故障原因引起防雷器過載時，其前端保險絲（或空開）能夠及時而安全動作.從而使防雷器能夠安全地從主電路上脫離開來，避免防雷器因持續開通而引起短路損壞。具體保護原理圖示如下：

由上圖可看出，由于采用在相線與零線之間可采用最高持續工作電壓為385V壓敏電阻模塊，從而使防雷器能夠適應波動范圍較大的用電環境。又由于零線與地線之間采用了一個高能石墨，因而在正常非雷電狀態下，即使電網出現故障，相線與零線的工作電壓超過385V以上，由于相線與中線之間的阻抗較小，故障電流足以使前級32A空開跳開，從而使防雷器安全運行。

由上圖可見，新結構的防雷器對地電位引起的反擊同樣起到作用，當電位因雷電入地后引起PE與N之間反擊時，反擊電流經過高能石墨后，在PE與N之間導通，并經過遠端中性點后形成回路，從而使反擊電流不經相線，造電設備損壞。

NPE模塊技術參數

標稱響應電壓（直流）	UagN	500V±20%
放電管標準工作電壓	Ur	250V～50/60Hz
絕緣電阻（100V下）	Riso	>10Gohm
雷電測試電流（10/350）acc.IEC529 峰值電流	is max.	10kA
電荷量	Q	5As
單位能量	W/R	25.7KJ/Ω
標稱放電電流	isN(8/20)	50kA
在電壓波形為(1.2/50)的雷電浪涌下的動作電壓	UAs100	≤1kV
保護水平		≤1kV
響應時間	tA	≤100ns
工作溫度范圍		-40℃to+80℃

V20-C壓敏型防雷器

基本要求
1、安裝位置：V20-C應安裝于機房的開關電源柜內的交流輸入側，它并聯于主斷路器的出線側。
2、防雷器與供電系統的連接線長度應小于50cm.防雷器與地線長度也小于50cm.
3、導線截面的選擇（依據VDE0100標準）單位： mm2

配電電源線	≤35	50	≥70
連接電線	10	16	25
接地線	≥16	25	≥35

4、由于V20-C/3+NPE/FS的特點，建議在防雷器前串接一后備空開，建議空開的容量為32A，A類空開（如Siemens 5sx2332-5）.
5、FS的接線安裝共有三個接線端口，其中1-2接線端為常閉觸點，1-3為常閉觸點，根據用戶報警裝置的不同，連接不同的接線端。
注意：不可將已保護的線路與未保護的線路或地線并行布線。
遙信報警連接示意圖
