艾力高新款避雷針SI25i 提前放電避雷針SI25I/SI40I/SI60I(新款）

ERITECH SI INTERCEPTOR ESE 提前放電式避雷針
1 、 概述

SI新型避雷針是一種防直擊雷裝置，具有接閃、疏導雷電流入地及抗側擊的功能。其外形美觀、重量輕、安裝方便、適用于基站、通訊設備和建筑物防直擊雷。
測試要求是按照法國NFC17-102和西班牙UNE-21186標準進行的。
ERITECH SI INTERCEPTOR ESE 提前放電式避雷針有SI25i、SI40i、SI60i三種規格。

新款SI避雷針外觀

2  、工作原理

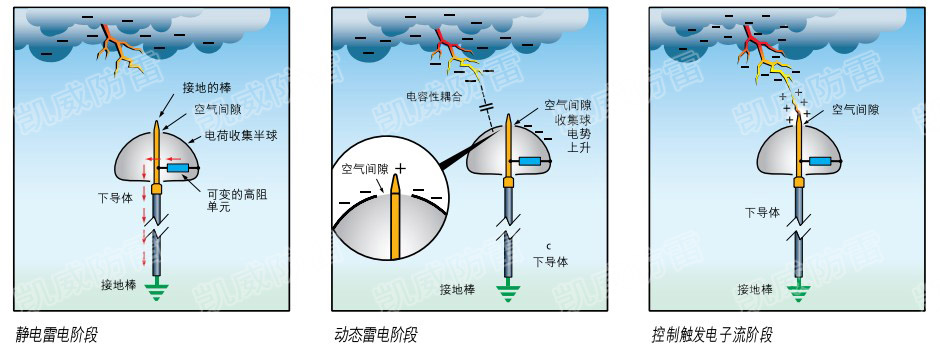

在雷電放電之前的高靜態電場特性情況下ERITECH SI INTERCEPTOR ESE 提前放電式避雷針接閃器的針尖會產生可控幅度和頻率的脈沖，這是避雷針產生一個上行先導并向上傳播，從而截獲雷云里發出的下行先導。當SI型避雷針受雷時，由接閃器接閃，并將雷電流疏導入地。其結構能抑制由于接閃器接閃引起的對被保護物的側擊。

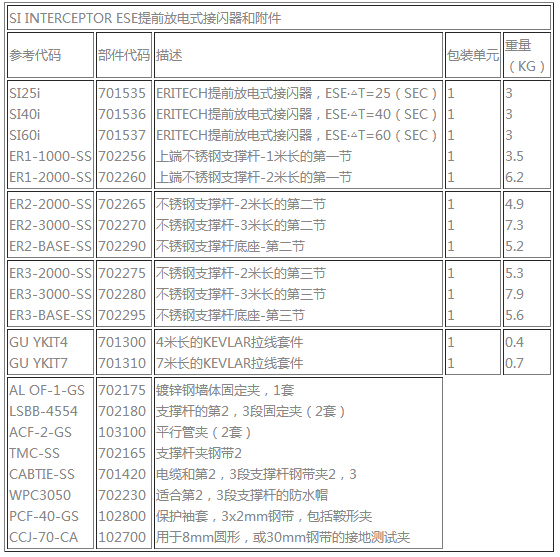

3 、 技術指標|避雷針保護范圍

4 、使用、維護

4.1 安裝方法

開啟包裝箱，取出避雷針。將避雷針的接閃部分和支撐桿組合在一起，下端可以焊接，也可以套絲，連接在被保護對象上。

4.2注意事項

    避雷針的接地必須良好，其接地電阻值不大于10Ω。

4.3維護與檢查

    每年雷雨季節前須按以下內容進行檢查：

    ⑴ 各連接部位的連接應可靠，不允許松動；

    ⑵ 從接閃器至下部連接件的總阻值≤5Ω；

    ⑶ 避雷針的接地必須良好,接地電阻值不大于10Ω。

5.安裝案例
典型安裝案例：鄭州綠博園觀光塔、柳州地王地產公司樓頂直升機停機坪、張家界天門山風景旅游區、化工廠離子膜燒堿裝置氫氣處理室、火電廠煤倉；晉城市玉皇廟、青蓮寺兩處國家級文物場所（此處安裝于仿生樹接閃裝置頂部）

5米避雷針設計圖

屋面安裝示意圖

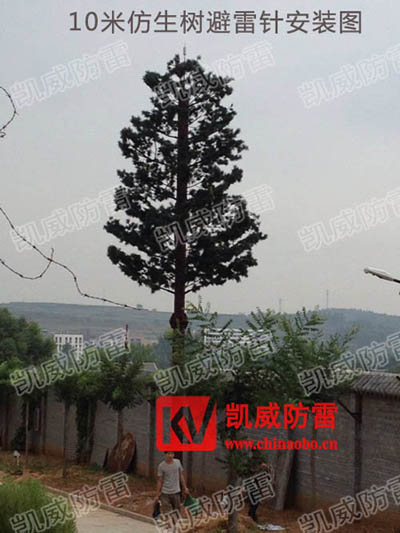

艾力高避雷針安裝于仿生樹避雷針頂部

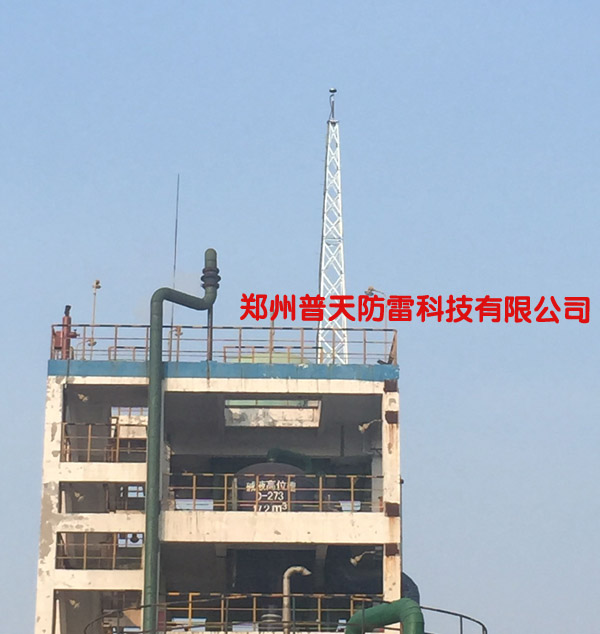

化工廠離子膜燒堿裝置氫氣處理裝置避雷針安裝（15米）

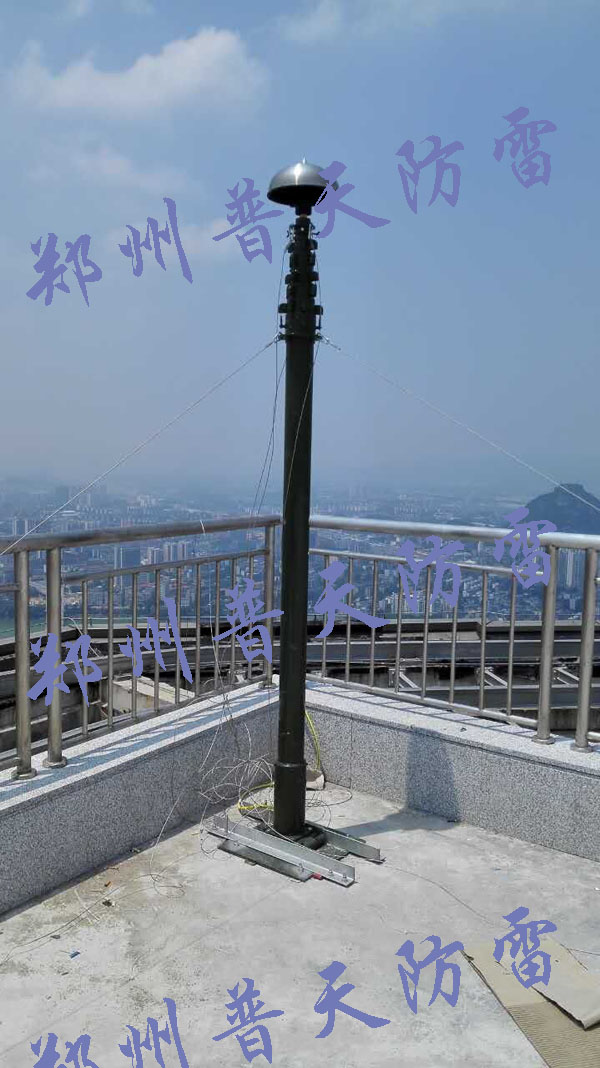

樓頂停機坪（直升機）防雷保護-避雷針安裝（10米升降性）
