混凝土攪拌站防雷保護
1 綜合防雷接地設計圖

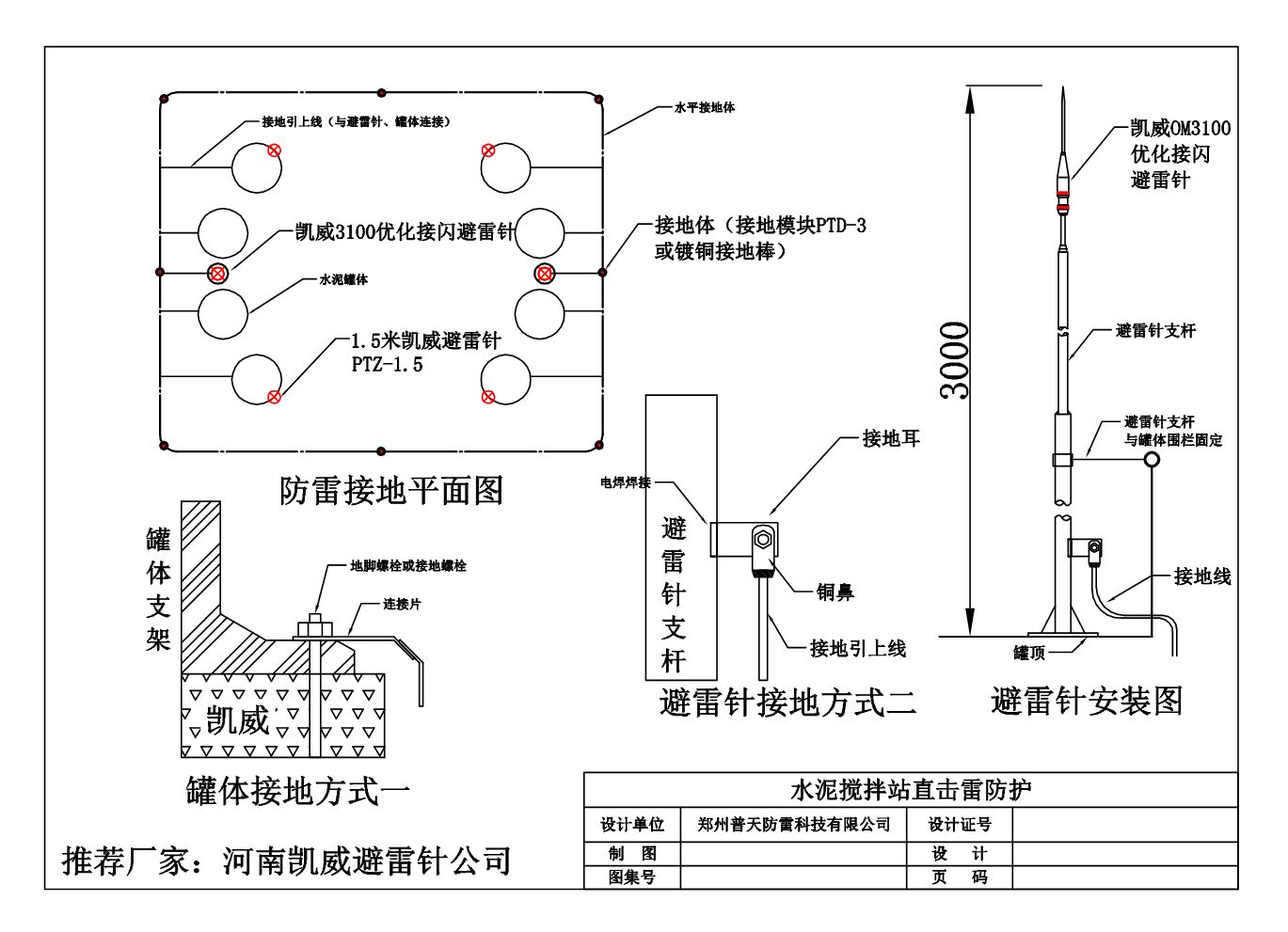

（本圖原始尺寸為A4紙張，請下載保存在本地電腦查看清晰大圖）

綜合防雷接地平面圖

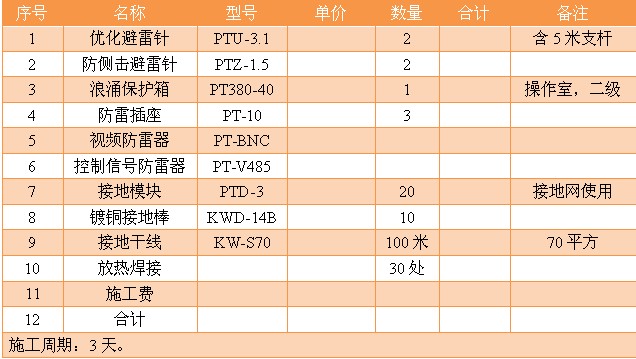

推薦型號：普天避雷針PTU-3.1或PTU-F3；接地產品采用普天接地模塊PTD-3；用接地模塊制作接地網的施工，建議由攪拌站安裝時按照接地模塊施工圖紙同步進行，避雷針為罐體安裝完畢后按照避雷針安裝圖紙進行安裝。

混凝土機組（攪拌站）防雷設計方案

1、 直擊雷防護設計

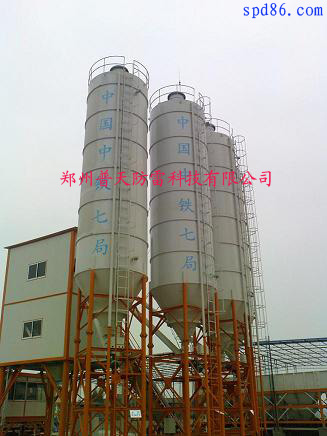

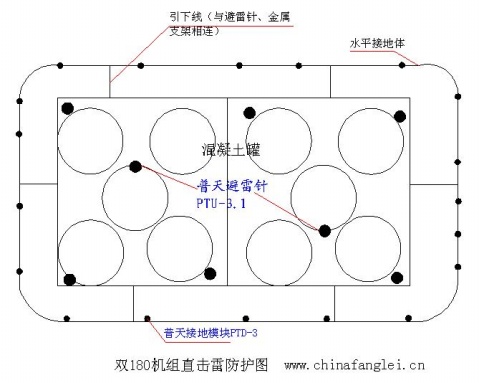

本工地有4個罐體，方塊形放置。在其中對稱的2個罐體上面分別安裝一組避雷針PTU-3.1，高度為高出罐體2米；在另外的2個罐體上安裝防側擊避雷針PTZ-1.5，高度1.5米。

避雷針下部固定在金屬罐體護欄上，利用金屬爬梯或罐體做引下線，與接地網可靠連接。

2、 感應雷防護（操作中心）

在操作中心安裝三相電源（380V）浪涌保護箱PT380-40一臺，保護電源線路的雷電危害。雙電源輸入的電力線路要安裝2臺浪涌保護箱PT380-40。重要設備前安裝防雷插座PT-10。

     在控制、視頻線路上分別安裝控制信號防雷器PT-V485和視頻防雷器PT-BNC，數量根據監控視頻設備確定。

3、 接地網

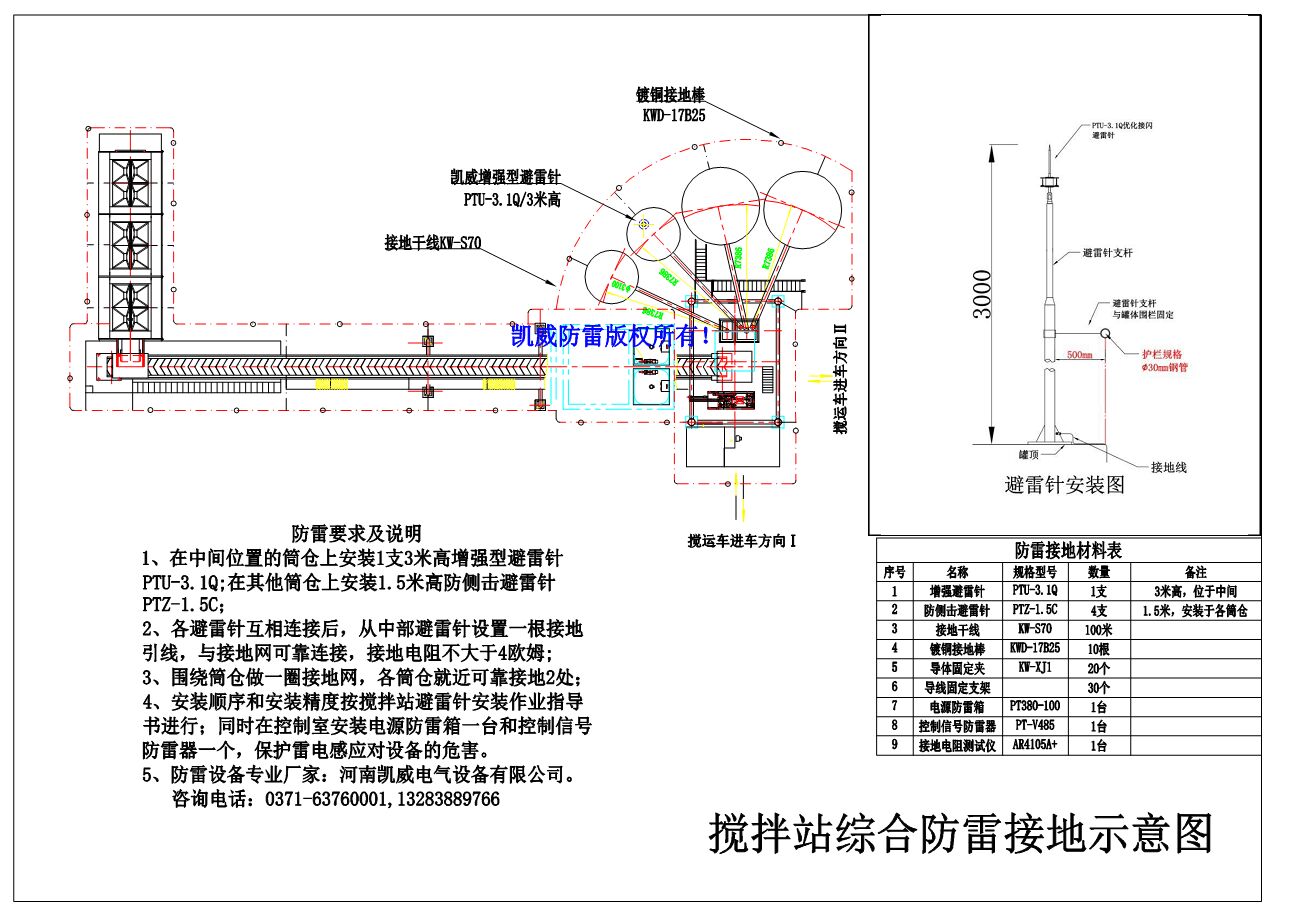

在灌區周邊做“十”字形接地網，垂直接地體采用非金屬接地模塊PTD-3鍍銅接地棒KWD-14B和，接地模塊之間用70平方鍍銅鋼絞線KW-S70連接，焊接全部采用放熱焊接�？刂剖业囊�入地線也從此地網上連接，地網接地電阻<4歐。

接地模塊PTD-3尺寸400*500*60mm，接地模塊間距2米，預埋深度為低于地面1米。
