接地工程中的接地模塊與鍍銅絞線放熱焊接圖

發布時間:2013-05-03   來源:凱威電氣   瀏覽量:次

                      接地工程中的接地模塊與鍍銅絞線放熱焊接圖
    由凱威電氣公司接地事業部(鄭州普天防雷工程公司)設計施工的某防雷(接地)工程圓滿結束。
    本工程設計接地電阻為1歐,采用接地模塊PTD-3(數量26塊)、鍍銅接地棒(數量30根,有UL認證)、水平接地線(鍍銅鋼絞線KW-S70,數量100米)、降阻劑2噸,組成4*4m的接地網格,所有接地體之間全部采用凱威放熱焊接(熱劑焊CADWELD),施工完畢后,現場測量接地電阻值為0.45歐。
    接地網占地100平方左右(約10m*10m),網格間距4米,垂直接地體敷設深度為1.5米,在引入大樓的位置設置接地觀測井T416BH一個。

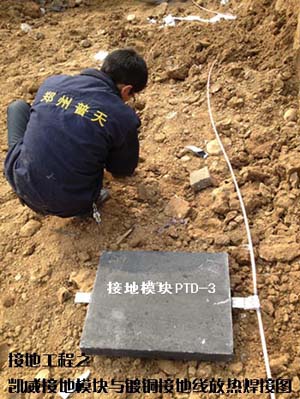

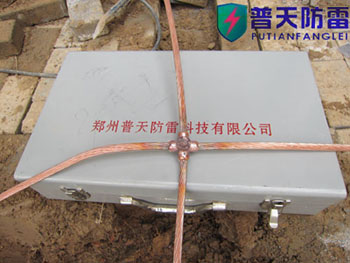

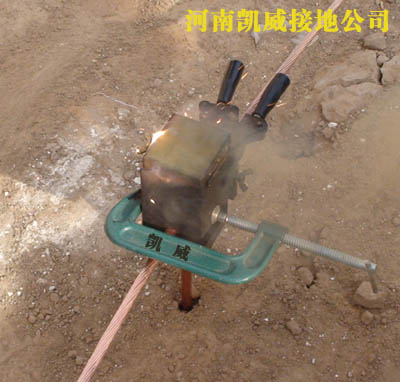

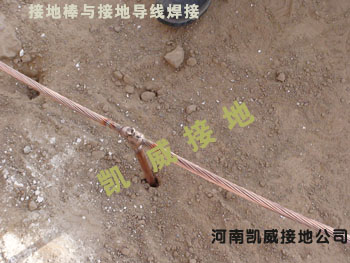

    下圖為接地工程現場施工圖:
