河南凱威電氣設備有限公司避雷針分公司位于河南省鄭州市高新區電子電器產業園區，主要生產環形鋼管桿避雷針（GH系列）、GJT三柱圓鋼避雷針塔、GFL四角角鋼避雷針塔，年生產上萬多噸，所生產的避雷針塔銷往全國大部分區域，主要應用安裝在電力變電站、發電廠、煤礦炸藥庫、瓦斯抽放站、地震應急避難中心、煤化工等重要場所。

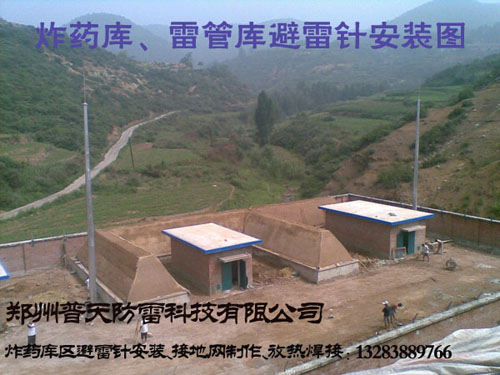

    上圖是河南凱威電氣設備有限公司生產的2支17米環形鋼管避雷針安裝在山西省呂梁市某煤礦炸藥庫（雷管庫區），經過國家規范GB50057-2010中的滾球法計算避雷針保護范圍，可有效保護整個炸藥庫區域。
    本避雷針安裝工程中，2個避雷針的接地網電阻值均小于2歐姆，采用的接地材料為凱威品牌的鍍銅接地棒，數量分別適合10根。


上面2個圖片為煤礦炸藥庫、雷管庫等易燃易爆危險場所安裝案例；下圖為煤礦井口25米避雷針安裝案例


25米避雷針安裝圖

19米避雷針a

1 概述

GH系列環形鋼管桿避雷針是一種防直擊雷裝置，具有接閃、疏導雷電流入地及抗側擊的功能。其外形美觀、重量輕、安裝方便、適用于易燃易爆場所（彈藥庫、雷管庫等）、基站、通訊設備、建筑物的直擊雷防護。

2  工作原理

      GH避雷針受雷時，由接閃器接閃，并將雷電流疏導入地。其結構能抑制由于接閃器接閃引起的對被保護物的側擊。

3 技術指標

高度大于20米的避雷針型號請聯系我公司。

4 結構特征

避雷塔有A01、A、B、C、D、E共計6段，根據所需高度，自行搭配各段。各段均應熱鍍鋅。根據實際需要，可以將A01段改為凱威提前放電式避雷針PTU-3.1或艾力高避雷針SI25/SI40/SI60/系統3000增強型接閃器，以增加保護范圍和安全性能。

5 使用、維護

5.1 安裝方法

將避雷針的各段首尾連接（法蘭連接或插接法），固定在預埋的基礎底座上。（有些配件需要工程商根據實際情況加工）可以人工安裝也可以機械吊裝。

5.2注意事項

    避雷針的接地必須良好，其接地電阻值不大于10Ω。

5.3維護與檢查

    每年雷雨季節前須按以下內容進行檢查：

    ⑴ 各連接部位的連接應可靠，不允許松動；

    ⑵ 從接閃器至下部連接件的總阻值≤5Ω；

⑶ 避雷針的接地必須良好,接地電阻值不大于10Ω。
GH系列避雷針資料請點擊【下載】

環形鋼管避雷針11米-19米標準圖紙發布
GH環形鋼管避雷針塔（11米-19米）設計圖紙，包含了11米/13米/15米/17米/19米共五種常用的避雷針構造制作/基礎制作/接地網同步施工等全套圖紙，下載地址是www.spd86.com/pdf/GHgangguanbileizhen.pdf，可將下載地址復制后粘貼在瀏覽器的地址欄，回車即可下載。也可以以電子郵件方式免費索取本圖集，13938510282@163.com有什么問題請聯系我公司，謝謝。

更多文件下載請點擊：http://www.spd86.com/xiazaizhongxin/
