發布時間:2011-06-08 來源:凱威電氣 瀏覽量:次

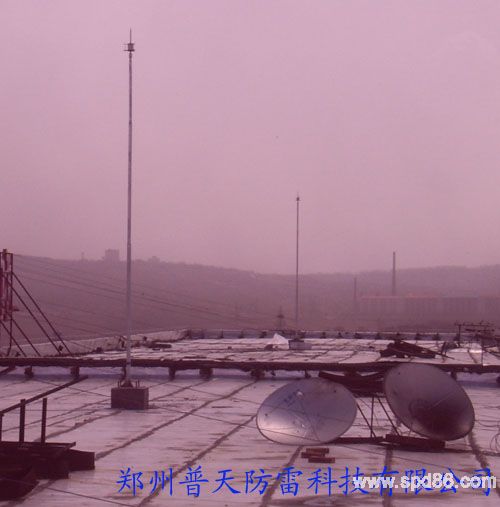

樓頂3支避雷針安裝圖

近日,由我公司設計施工的某調度生產大樓直擊雷保護--避雷針安裝已經結束,初驗合格,正在協商整體驗收。
避雷針高度5米,針尖采用普天提前放電式避雷針PTU-3.1,數量3支,跟球滾球法計算,可以完全保護整個大樓,大樓周邊敷設有D10的鍍銅圓鋼避雷針,避雷帶網格15*23m。

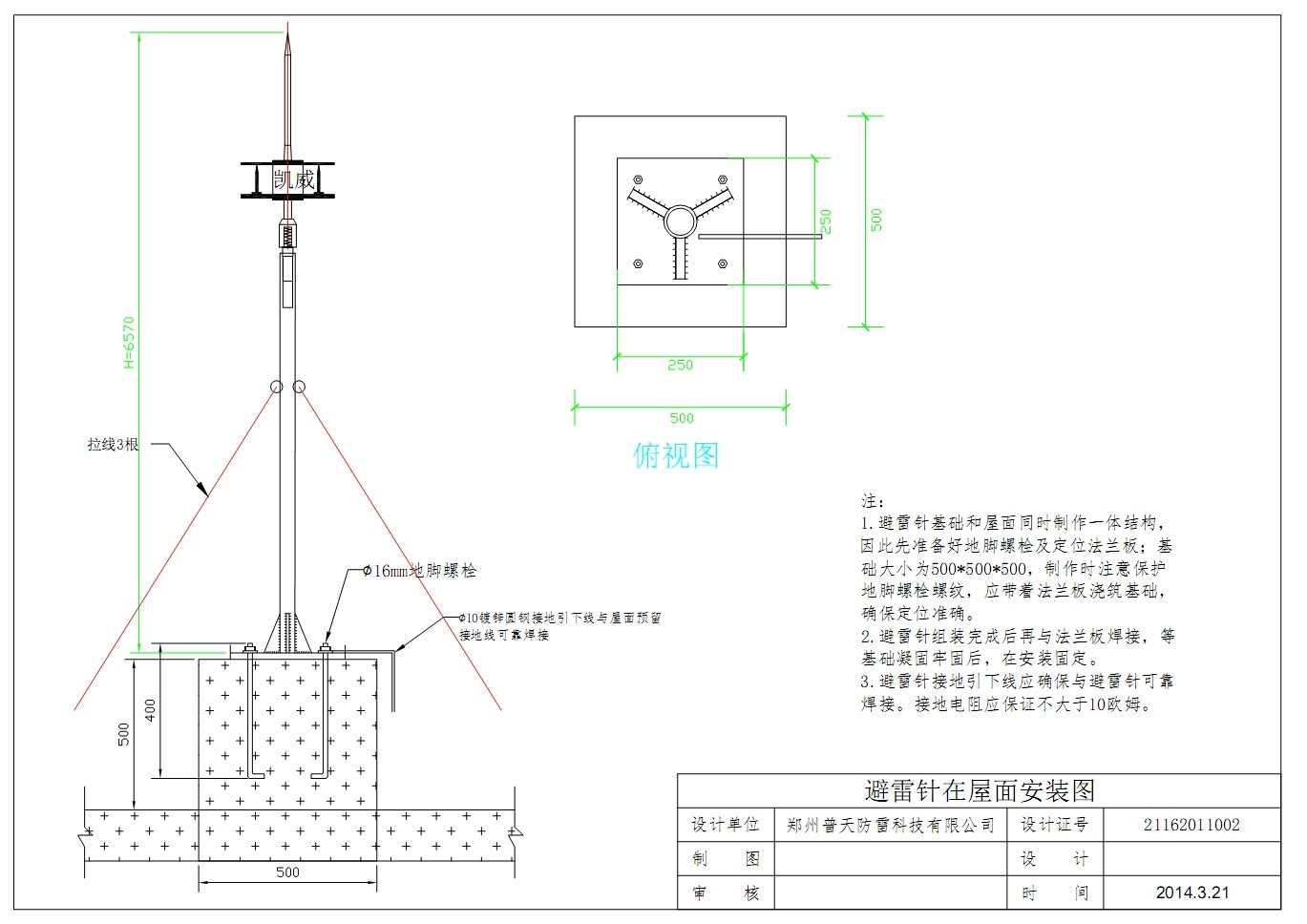

屋面6米避雷針安裝設計圖

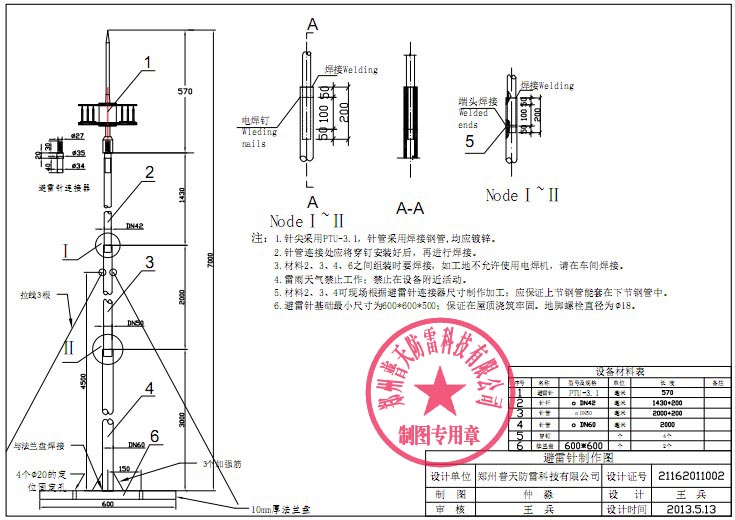

屋面7米避雷針安裝設計圖

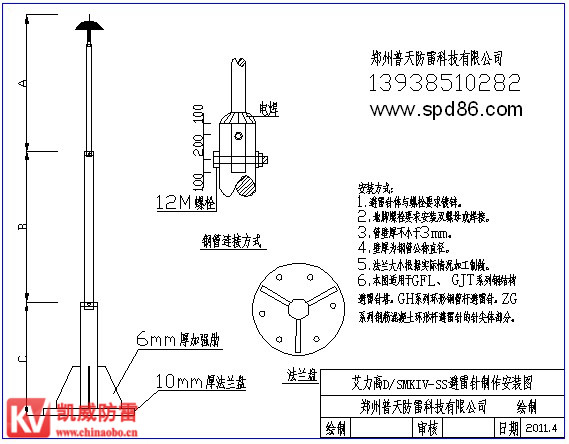

屋面艾力高避雷針D/SMKIV-SS避雷針設計圖
