避雷帶及引下線相關技術規定

25.1.1適用范圍

本規程適用于工業與民用建筑避雷引下線，均壓環(帶)的安裝及變配電室接地干線的敷設。

25.1.2避雷引下線和變配電室接地干線安裝工程應按已批準的設計進行施工。

25.1.3避雷引下線不應少于兩根，但周長不超過25m高度不超過40m的建筑物，且為三類防雷建筑物可只設1根引下線。引下線應沿建筑物四周均勻或?qū)ΨQ布置，其間距不得大于25m，當僅利用建筑物四周的鋼柱或柱子鋼筋作為引下線時，可按跨度設引下線，但引下線的平均間距不應大于25m。

25.1.4避雷引下線安裝應符合以下要求：

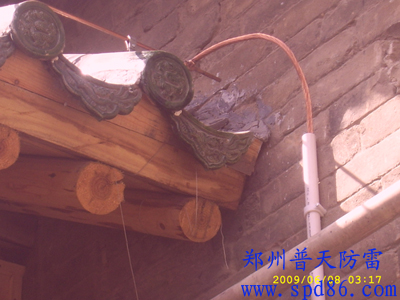

1.明裝敷設引下線截面，采用熱浸鍍鋅圓鋼時其直徑不得小于8mm，采用鍍銅圓鋼時其直徑不得小于8mm，采用熱浸鍍鋅扁鋼時其截不得小于12×4。引下線應沿最短路線引至接地體，彎曲處R半徑應大于等于圓鋼直徑或扁鋼厚度的10倍。明裝引下線距墻面≤90mm，每隔1.5～2m應設置支持架固定。

2.暗裝引下線利用鋼筋混凝土板梁、柱鋼筋作為引下線，和外引預埋連接板，引下線與鋼筋的連接應焊接或采用螺栓緊固的U形卡子連接。利用混凝土柱鋼筋作引下線不少于φ10mm2根主筋，利用金屬構件鐵爬梯等作引下線，構件之間必須連接成電氣通路。

25.1.5引下線接地測試點的設置

明裝應設斷接卡子，距地高度為1.5～1.8m，斷接卡子以下應設鋼管或角鋼保護，暗裝可引到斷接卡子箱或連接板檢測點或地下接地電阻檢測點，見圖24.3.6.1～3，具體位置或高度由設計確定。

25.1.6避雷引下線，接地干線，在容易受機械損傷的部位，應加鋼管或角鋼保護，在穿越樓板或墻時應加套管保護，跨越伸縮縫時應做Ω彎補償。

25.1.7避雷引下線或接地干線所使用的鋼材或支持件均應經熱浸鍍鋅。

25.1.8接地引下線的焊接應符合24.1.7條的規定。

25.1.9當電纜穿過零序電流互感器時，電纜頭的接地線應通過零序電流互感器后接地；由電纜頭至穿過零序電流互感器的一段電纜金屬護層和接地線應對地絕緣。

25.1.10配電間隔和靜止補償裝置的柵欄門及變配電室金屬門鉸鏈處的接地連接，應采用編織銅線。變配電室的避雷器應用最短的接地線與接地干線連接。

25.1.1 1 設計要求接地的幕墻金屬框架和建筑物的金屬門窗，應就近與接地干線連接可靠，連接處不同金屬間應有防電化腐蝕措施。銅線接頭，應掛錫。
