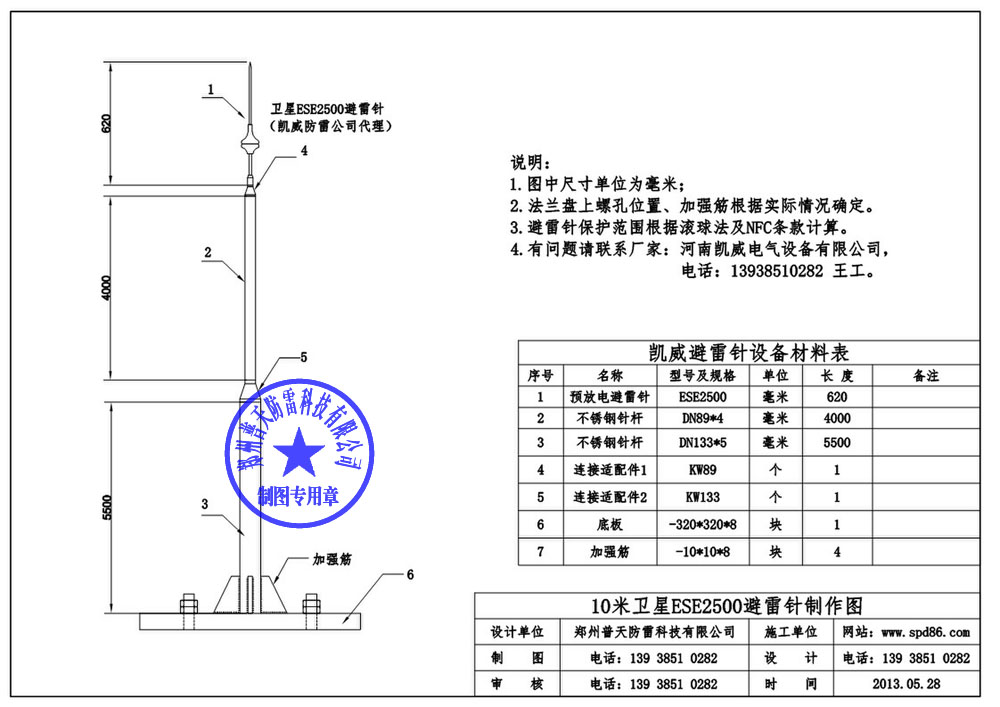

衛星ESE2500避雷針設計安裝圖
ESE2500避雷針為法國杜爾梅森公司生產的提前放電避雷針，預放電（提前放電）搶先時間為25us，是在全球使用案例比較多的先進避雷針之一。
1.衛星ESE避雷針工作特性
   ●性能優越
      1、在同等條件（高度）下，“Satelit+”比普通避雷針保護范圍大。
      2、落雷更準確，減小了雷擊點落于非避雷針體的概率。
     ●安全可靠：無放射性元素，不銹鋼材料，耐腐蝕，抗風能力強。
     ●免維護：無源，無需供電，無耗能元件。
     ●安裝簡單：重量輕，不需加裝同軸屏蔽電纜。
     ●造型美觀
2.按NFC17-102規定，針尖應高于被保護物水平面2m(h1)以上。當避雷針高度不同時(h2,h3,…hn)，其保護范圍（半徑）分別為Rp2,Rp3…Rpn，計算公式應考慮被保護物的防雷等級、當?shù)氐睦妆┗顒忧闆r和地質地貌。
“satelit+”的保護半徑與高度有關，與它的啟動搶先時間（型號）有關，以及與所選的保護級別有關，
ESE2500避雷針詳細參數：http://www.chinaobo.cn/cpzx/4/208.html

按此設計圖高度，第一二三類的保護范圍分別是：51米，61米，69米。
