17米GH-27鋼管避雷針設計加工圖
    GH系列環形鋼管桿避雷針，是按照國家標準圖集設計的獨立避雷針（避雷塔），高度為11米、13米、15米、17米、19米、25米、30米、35米，高度在25米以內，建議采用插接式安裝；高于25米，建議采用法蘭式安裝�？紤]到長途運輸?shù)馁M用和難以程度，一般每段長度不超過8米。截面為正八邊形、正十二邊形。鋼板厚度為5mm-12mm。具體尺寸由設計人員根據風壓等現場情況設計。
    河南凱威電氣設備有限公司避雷針分公司專業設計、生產、銷售GH環形鋼管桿避雷針，歡迎全國客戶考察合作！
本文主要介紹一下17米GH-27避雷針，風壓為0.7KN/M2，地基承載力100KN/M2。

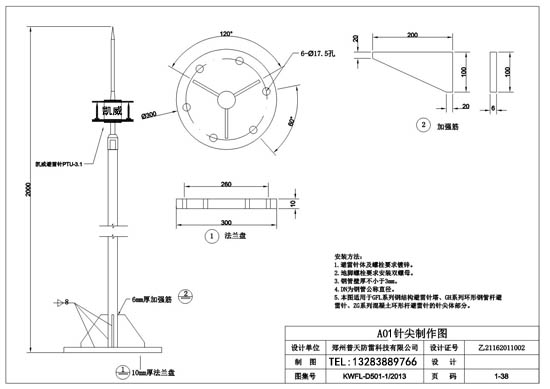

避雷針口徑為190-476mm，預埋螺栓為M25*1500，數量8根。頂部2米高針尖，可根據需要更換為不銹鋼裝飾性避雷針或提前放電避雷針。

安裝案例圖如下：

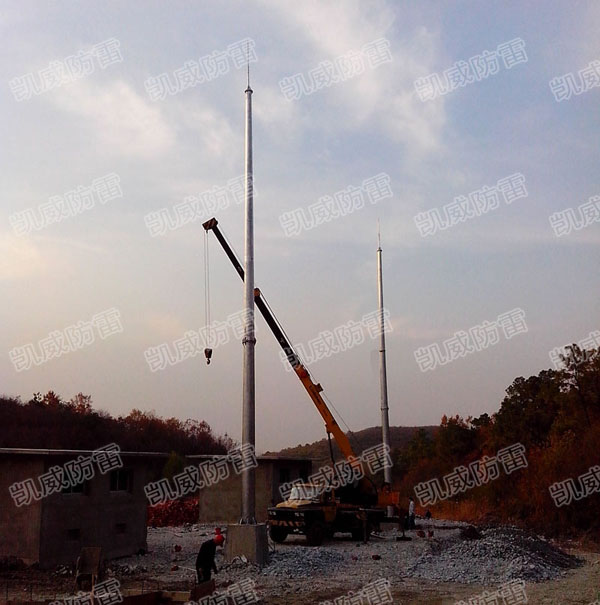

炸藥庫2支避雷針安裝圖

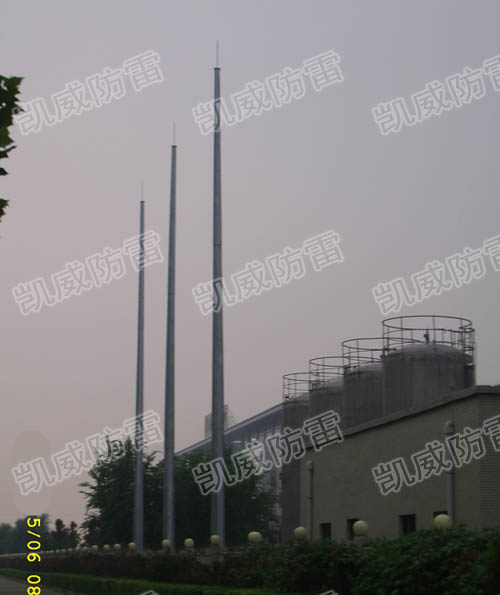

冷凍油油罐3支避雷針安裝圖
避雷針技術資料請點擊下載：http://www.chinaobo.cn/jswj/299.html
