110KV變電站銅絞線接地網制作
某110KV變電站采用150平方的銅絞線作為水平接地干線，垂直接地極采用直徑17.2*4000的鍍銅鋼接地棒，外圍接地網的四角深挖10米坑洞，分別安裝上離子接地極（直徑50*3000），設計要求接地電阻不大于0.5歐姆。我公司以精湛成熟的技術/高性價比，得到客戶的認可，決定由我公司提供全站接地的相關材料，并提供施工技術指導。

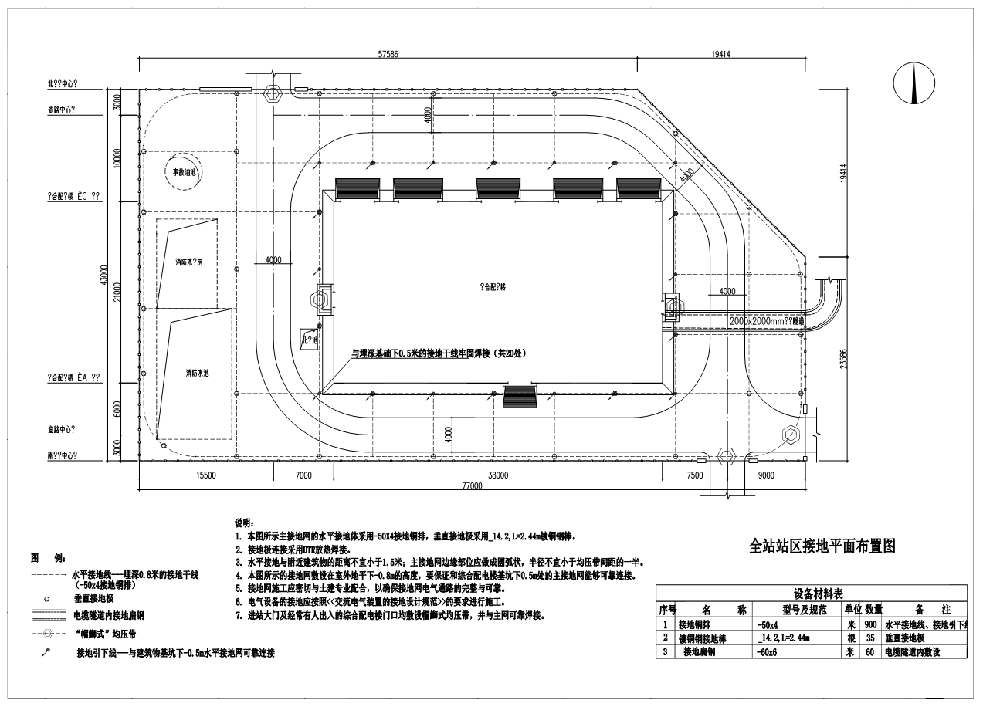

設計圖紙和施工圖片如下：

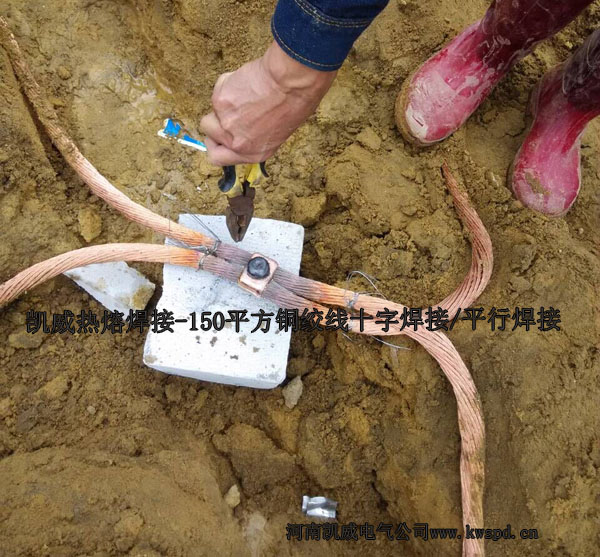

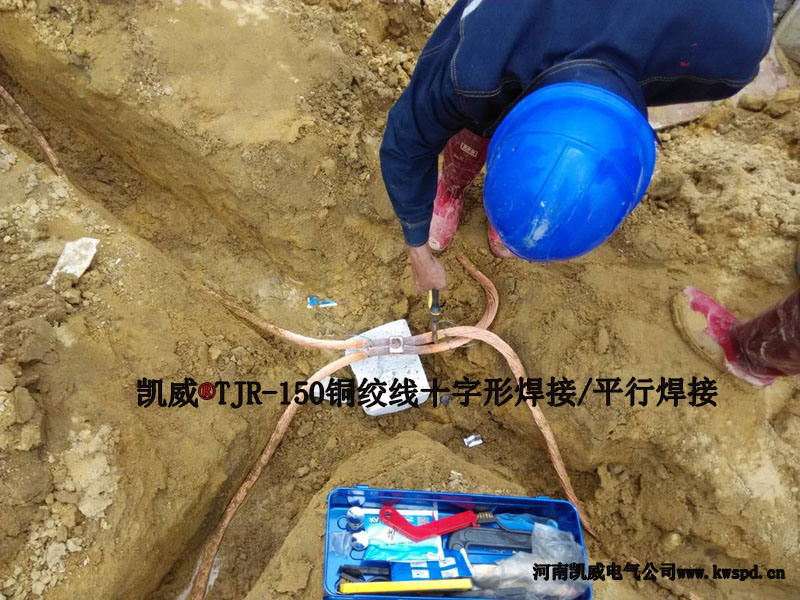

銅絞線十字焊接（施工照片）如下：

銅絞線十字平行焊接圖如下：

相關放熱焊接介紹請查看網站：http://www.kwspd.cn/shows/11/
接地產品介紹如下：http://www.kwspd.cn/shows/14/
其他技術問題請聯系凱威電氣公司：0371-63760001
