電子地磅綜合防雷系統　　
由于某公司電子地磅位于山頂，海拔較高，地下金屬礦藏豐富，是雷暴多發區，加上地處空曠地帶，周圍沒有高大建筑物，相對比較孤立，加上電源輸送線較長，其應力部件（傳感器）、放大器和顯示設備耐壓能力低，均滿足了易落雷區的基本條件，受雷擊的概率較大，所以必須行全方的雷擊位綜合防護�！　�
1、直擊雷防護　　
直擊雷防護的目的是把閃電引導到安全的地方泄放入地，防止雷電傳導到電子地磅上，它是雷電防護的前提。其技術措施可分為接閃（避雷針），低阻值通暢的泄放雷電流（引下線，接地積）應按GB50057-2010規范中的技術要求進行施工�？稍陔娮拥匕�3米處或磅房上設置一支5米高避雷針PTU-3.1/5M保護，將電子地磅承載器金屬臺面及地磅房完全置于避雷針的有效保護范圍之內，這樣可以大大減少雷電的沖擊�！　�
2、電源和信號系統的雷電防護　　依據雷擊事故調查結果顯示電子地磅所遭受的雷擊絕大部分是雷電波從電源線和信號線路侵入設備造成的，所以電源和信號系統的防雷是整個防雷系統的關鍵之一。地磅一般都處于暴露場合，因此，其應力部件（傳感器）、放大器和顯示設備以及與地磅配套使用的電腦打印機等設備很容易遭受雷電的損害。大多數情況下，地磅的損壞都是由電阻或電容耦合瞬態過電壓造成的，所有引入顯示間的供電、信號線路以及室外與地磅的應力部件（傳感器）相連接的信號線及電源線都應安裝過電壓保護裝置。
電源線處安裝電源避雷器，由于雷電沖擊波的主要能量集中在從工頻附近幾十赫茲到幾百赫茲的低端，所以雷電沖擊波能量就容易與工頻回路發生耦合、諧振，于是雷電沖擊波從電源線路進入電子設備的幾率要比從信號線中進入的幾率要高得多，據統計，約有80％的雷擊損壞電子設備的事故是由電源引入的，因此應特別加強系統中設備電源的防雷措施。所以選擇殘壓小，反應時間快的避雷器最好�！�
　

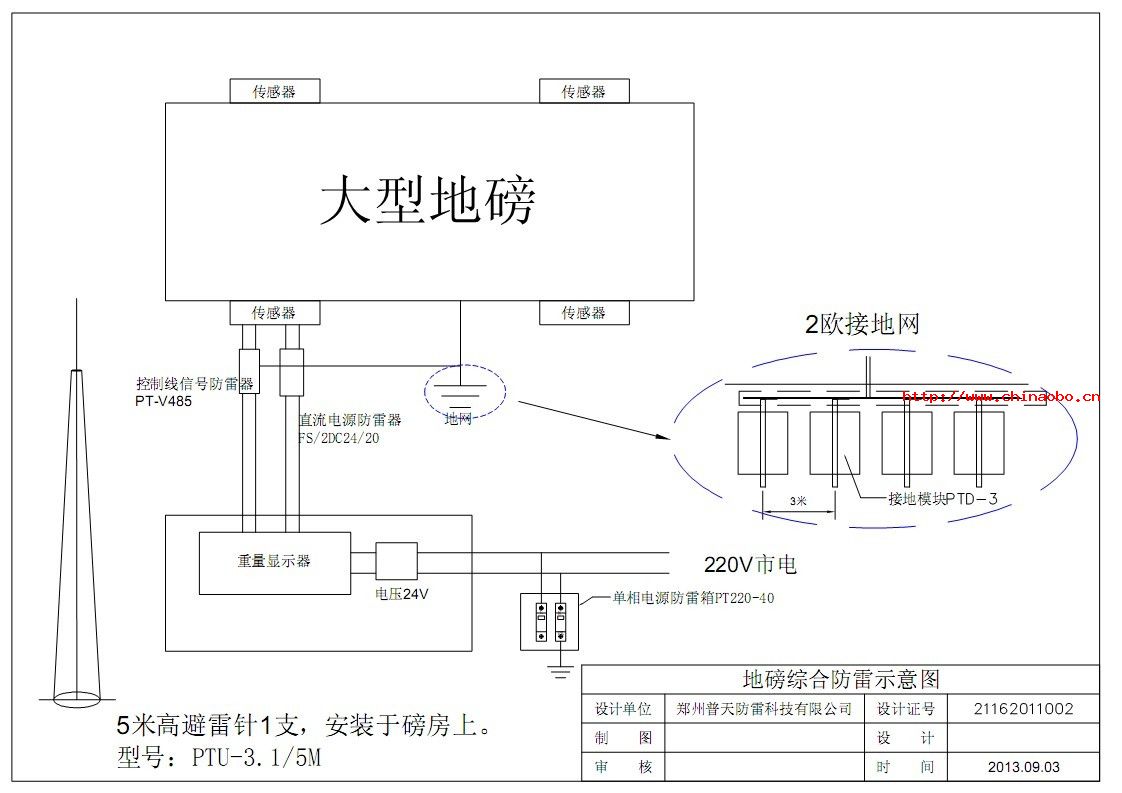

可以保存圖片到電腦上，打開即可看到標準圖紙A4
第一級電源防雷　　中心室電源配電箱處加裝8/20波形20KA單相電源避雷箱PT220-40，保護室內所以用電設備�！　�
第二級電源防雷　　在傳感器處安裝24V直流電源避雷器，實現濾波精細保護設備，同時防止瞬間電壓波動功能。
控制信號線路防雷　　在控制線上安裝控制線信號避雷器PT-V85
等電位連接　　在磅房內敷設等電位匯流排，將室內電器設備就近與等電位匯流排可靠連接。并與地網相連接。將地磅承載器金屬面用16mm2的銅線與接地網可靠連接，但不能影響地磅的準確度�！　�
屏蔽　　       將入戶電力線路在進入室內前，套金屬管地埋，地埋金屬管長度不得小于15米，并且金屬管兩端可靠接地，　　
接地系統　　接地系統為該磅房設備包括避雷針等防雷設施的共用接地網，接地材料選用凱威接地模塊PTD-3，必須滿足防雷規范接地電阻R≤4Ω的要求。
