空氣質量自動監測站（新建地面站）防雷設計施工方案

站房選型：考慮到日后安全和使用，本建設體系中站房擬統一采用磚混結構，可抗12級風力。站房的面積約為18m2，梁下凈高不低于2.5m。站房內除必要的采光部位安裝雙層密封窗之外，其余部分不設窗戶。

站房類型：根據現場的實際情況，本建設體系站房為地面站：

地面站：樓高一層，放置監測設備和相關輔助設施，主要由緩沖間和設備間構成。

站房門：外門采用1.2m×2m雙開雙密封結構防盜門，安裝門禁設施，在緩沖間，儀器房和實驗室中間安裝0.9m×2m密封門，保障設備間的溫度、環境更加穩定。

門禁系統：站房大門安裝電子門禁，門禁采用在線式UPS（易斯特品牌）供電。門禁輸出信號與子站計算機相連。系統選用電子機械鎖和陰極鎖一起搭配鎖心使用，出門時可手動開啟，門禁供電正常時，進門使用門卡，供電中斷時可用鑰匙直接開啟，門禁開關門信息接入數據采集儀傳感器安裝在門上。

房頂：房頂采用水泥澆筑，加防水層，樓板厚度200mm，建筑過程預留采樣總管或采樣管預留孔、線路孔，預埋氣象儀支架接管。設備間的樓頂設計具備不影響主體鋼筋結構的預留采樣通道口（建議為120mm內徑，或參照廠家采樣管按照尺寸要求）和防風雨雪不銹鋼蓋以及相應法蘭固定裝置，避免反復鉆孔對建筑的影響。

在建房時要把避雷針基礎和屋面一起搗制，避雷針引下線采用4*40鍍鋅扁鋼，澆筑在墻壁內，在房頂安裝一支6米高優化避雷針PTU-3.1。

屋頂護欄：屋頂安裝護欄，采用不銹鋼圓管進行安裝，并于頂部進行連接固定，高度不低于1200mm，用鋼筋與建筑預留的專用防雷地線相連接，以確保工作人員在樓頂作業時的安全。

墻體：內外墻主要為磚砌結構厚度240mm，墻體預埋電路管線。

4*40鍍鋅扁鋼接地線埋入墻壁中，并在屋內配電柜位置處、樓頂做好預留。預留點使用凱威不銹鋼接地端子，方便后期設備接地連接。

窗戶：站房外窗采用雙層塑鋼密閉平開窗，尺寸1000mm×800mm（高×寬）。觀察窗使用單層塑鋼密封平開窗，尺寸：600mm×1000mm（高×寬），距地面1000mm。

站內設備防雷系統：

在站房總配電柜內安裝一臺C級防雷器V10-C/3+NPE(或單相V10-C/1+NPE）；

在機柜設備用電處安裝防雷插座PT-Z8；

直流設備用電上安裝直流48V防雷器KW-DM40/2DC24；

電話線上安裝KW-RJ11防雷器；

網線上安裝KW-RJ45/E100；

控制線上安裝KW-FRD12防雷器；

接地系統：防雷接地網使用10根凱威鍍銅接地棒KWD-14B和熱鍍鋅4*40扁鋼，此材料導電性好，抗腐蝕性好。詳細施工圖參考圖紙，接地網要根站房基礎同時施工，并與基礎鋼筋可靠焊接保證電氣導通。
防雷設備選型配置表：

設計圖紙如下：

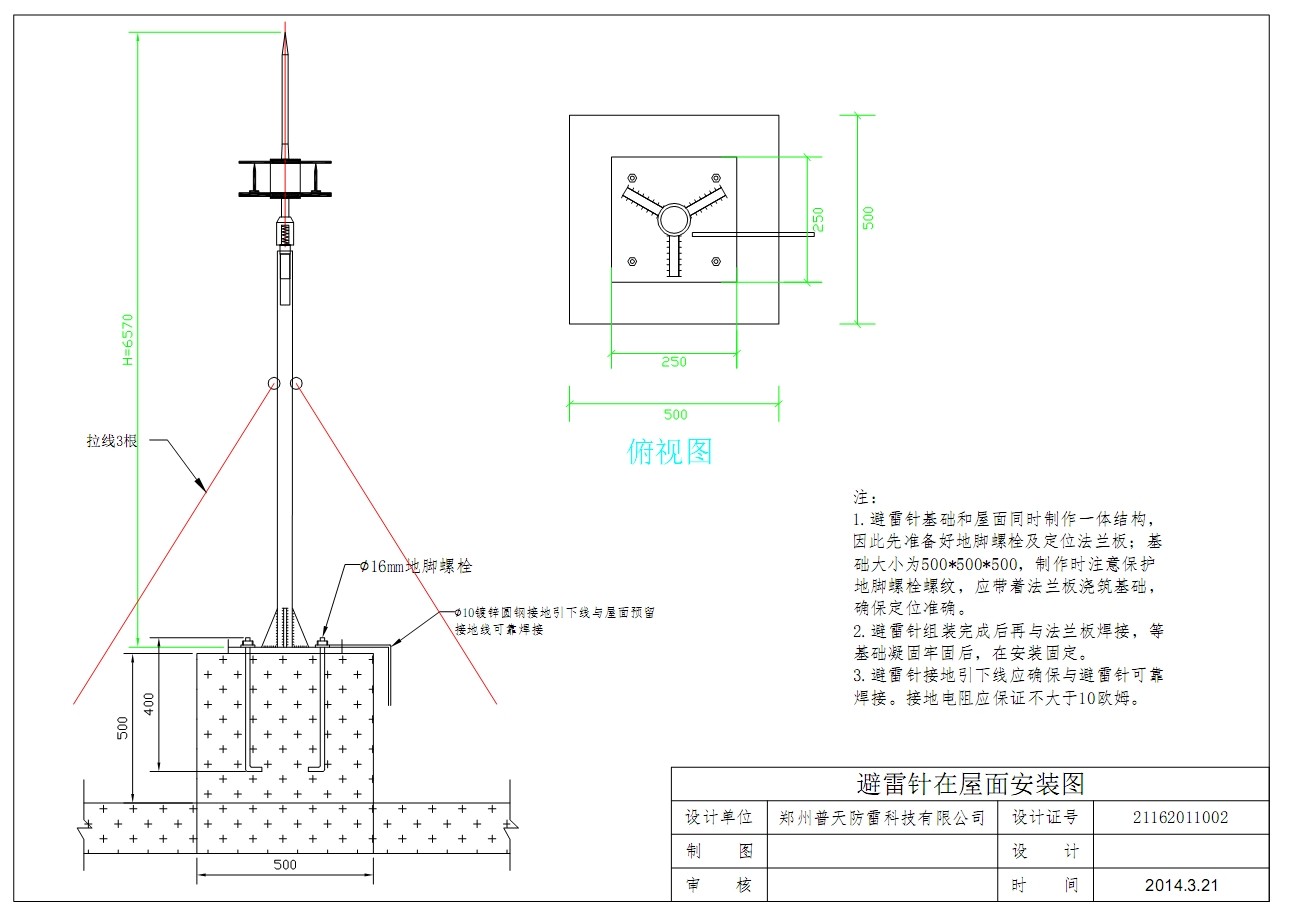

避雷針在屋面上的安裝圖

避雷針的接地網施工圖

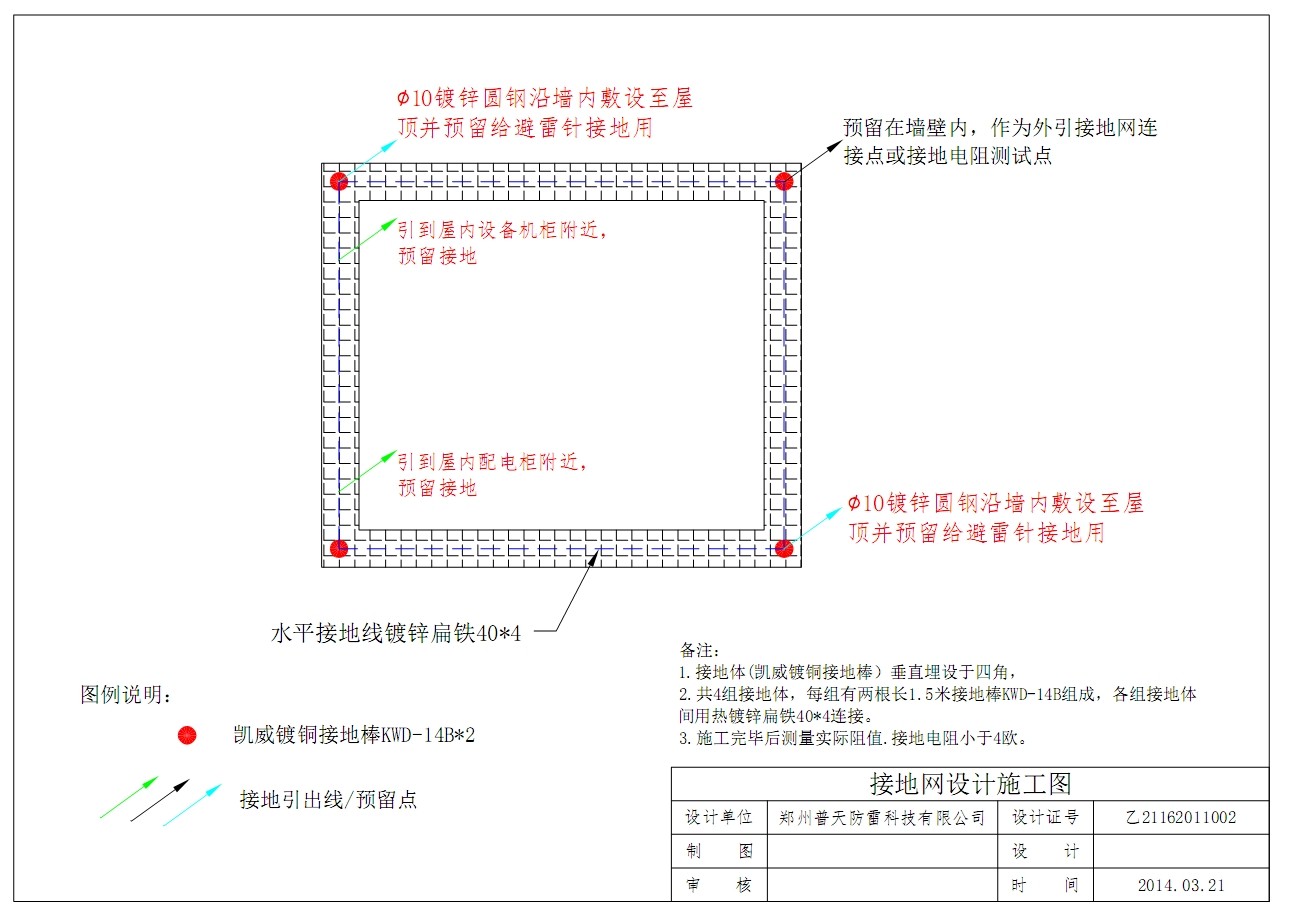

接地網設計制作圖

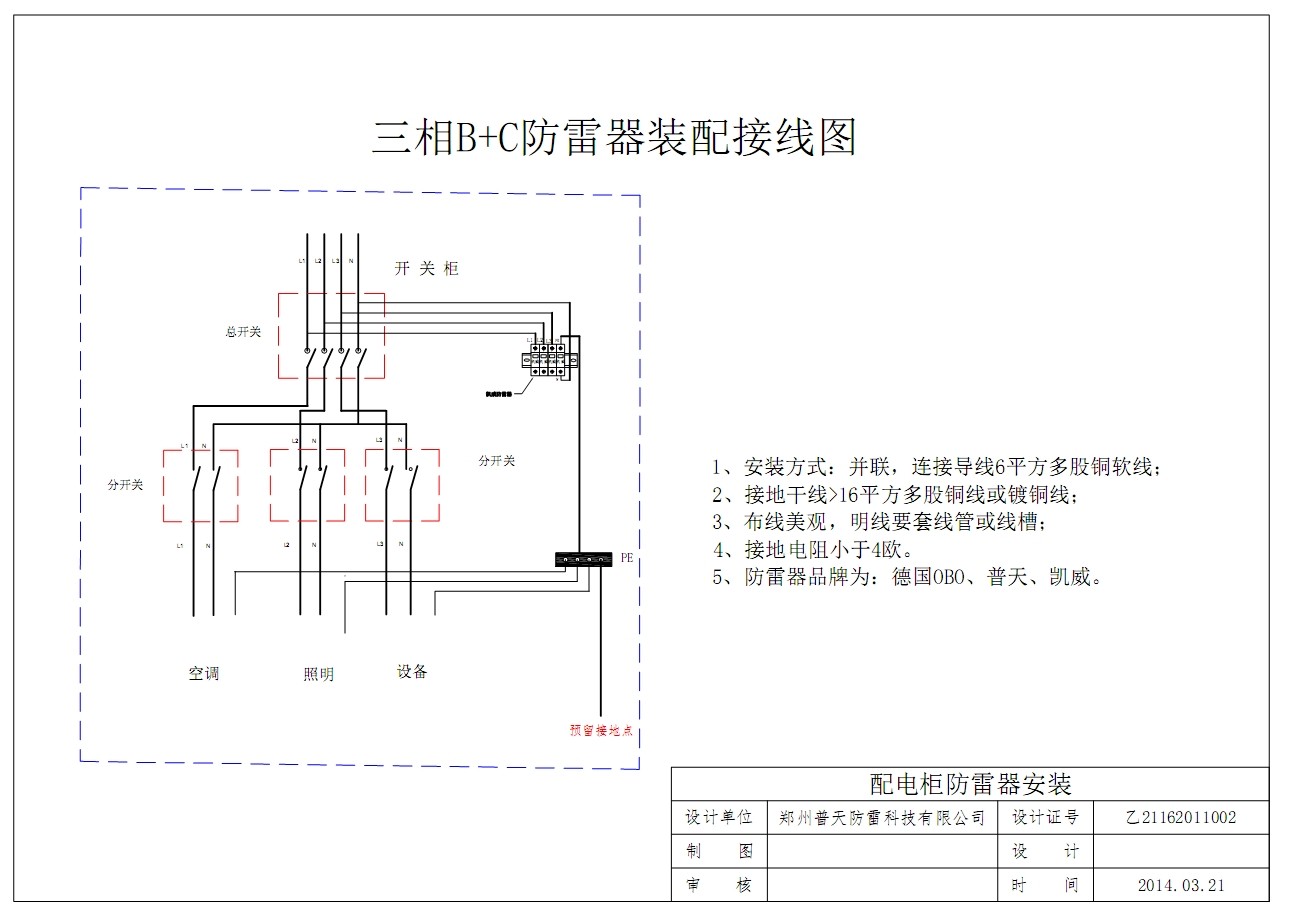

B+C級組合式防雷箱安裝接線圖
所有圖紙下載保存（另存為）到本地電腦上，即可打開清晰完整的A4圖紙。
技術交流請聯系：王工 139 3851 0282 歡迎來電。
【注：本方案適用于新建地面站，其他情況與此方案的接地圖紙略有變化，其他內容一樣�！�

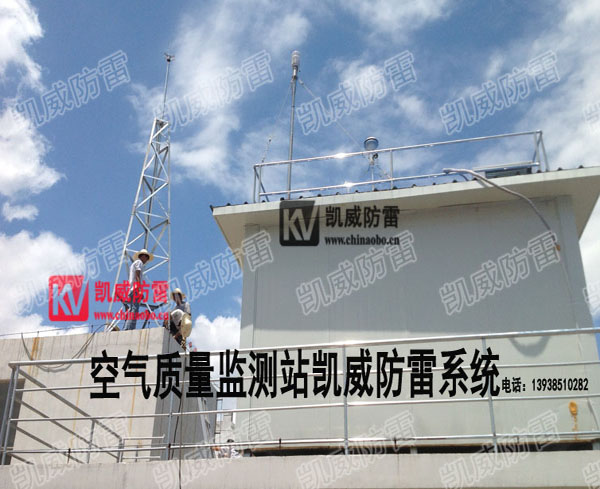

避雷針安裝案例圖

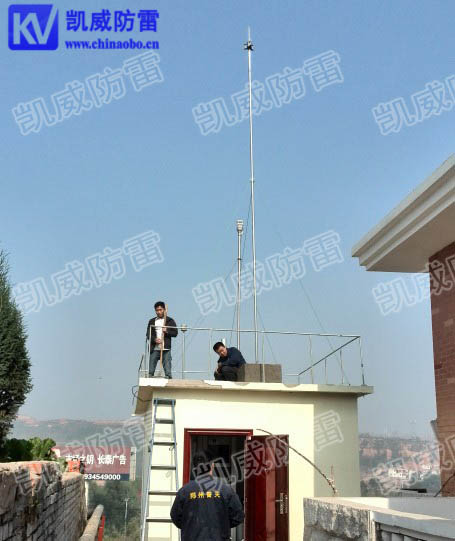

避雷針安裝圖2

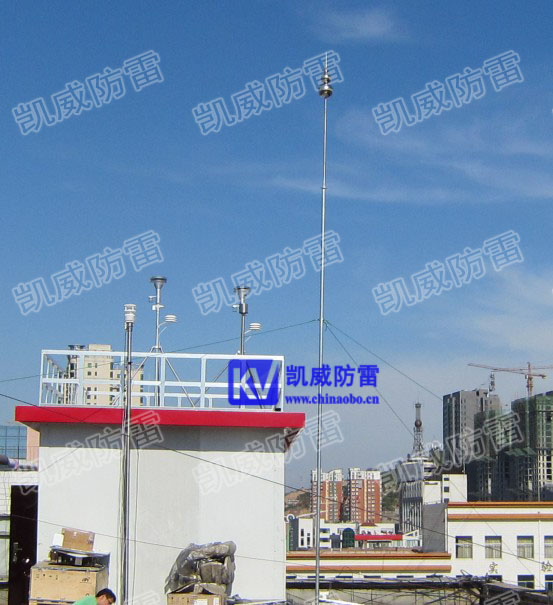

避雷針安裝圖3

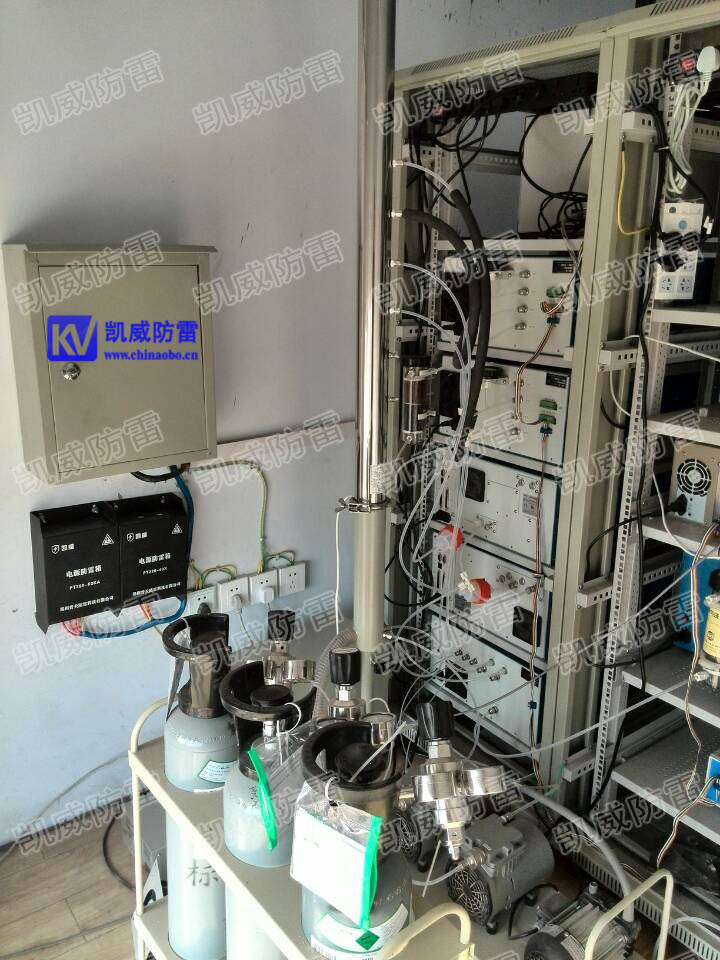

站內防雷箱安裝圖

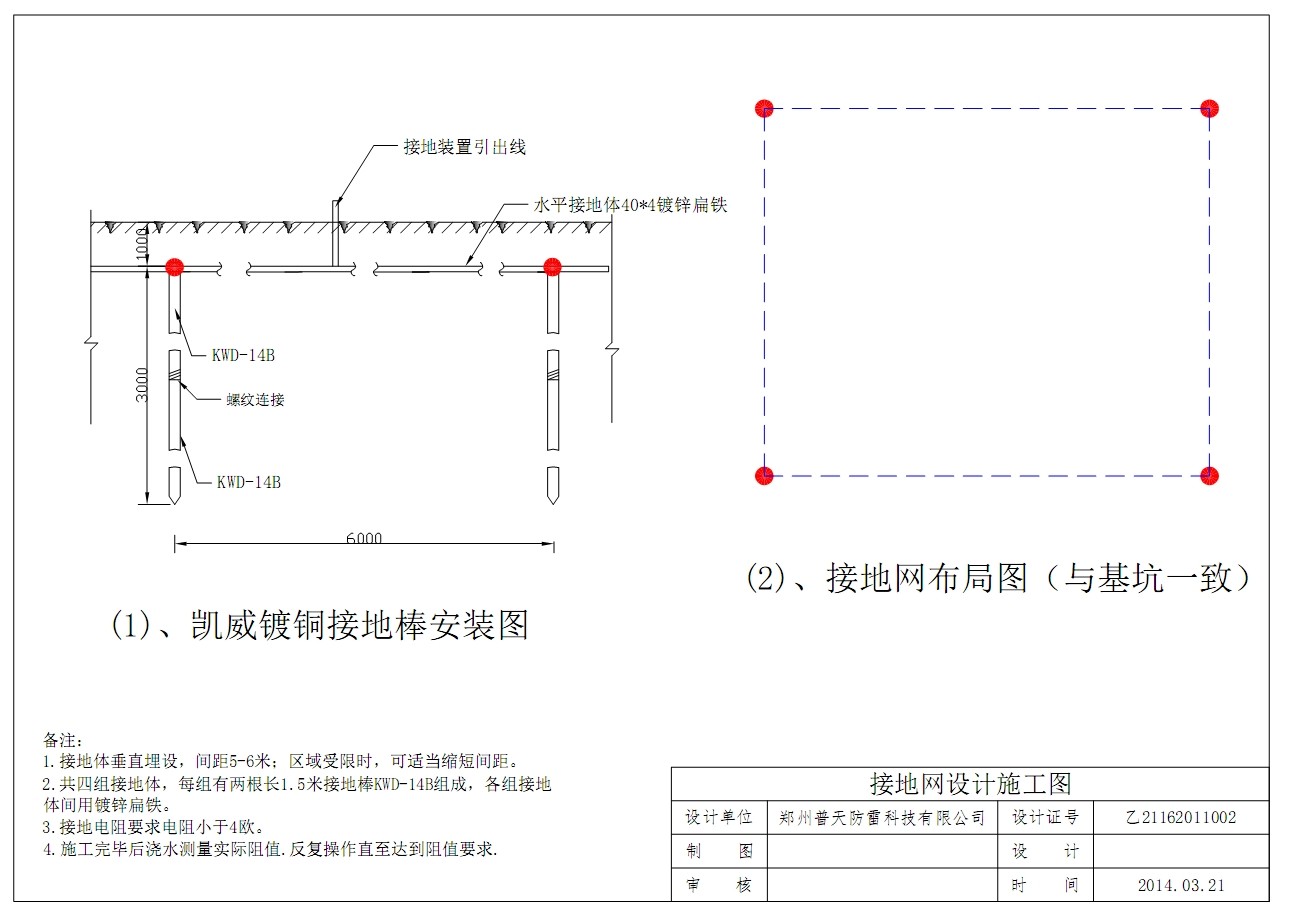

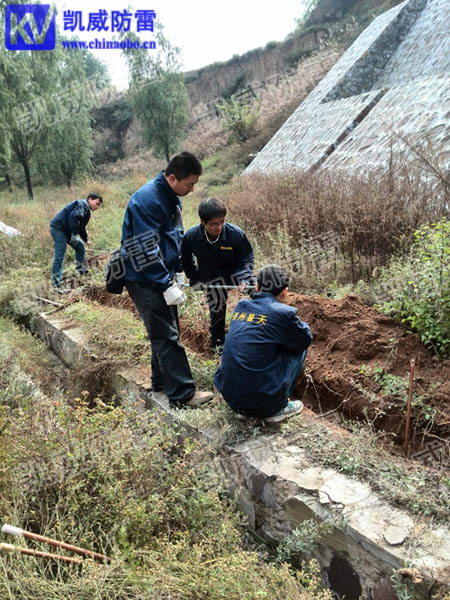

接地網制作圖
